產品簡介

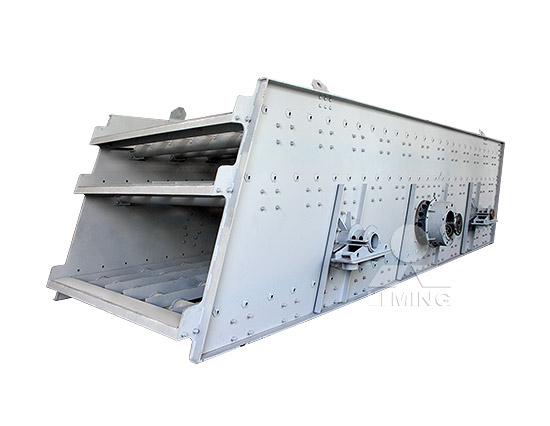

YK3X系列圓振動篩是以篩箱和激振器等參振部件及彈簧為彈性元件組成的單質量強迫振動系統的新一代篩分設備。它由電機傳動部、中間軸部件、輪胎式聯軸器、激振器組件、減震彈簧、可調彈簧座、篩框組件和篩網組成，適用于處理塊度大、散密度大的礦石，如在石料生產、金屬礦山等工況應用。
應用
范圍建材、礦山、化工、水泥等工業部門
物料
含水分不大于8%的各種礦石、巖石
工作原理
工作時，電動機經過中間軸部件，再通過輪胎式聯軸器驅動激振器，使激振器的偏心塊快速旋轉產生激振力，帶動篩框作連續振動，物料則隨篩箱在傾斜的篩面上作連續的拋射運動，拋起時分層，落下與篩面接觸過程中小于篩孔的物料透篩下落，周而復始地完成顆料的分級過程。
產品賣點
根據變化，自由調整
振動篩的振幅、頻率可根據使用情況進行必要調整；激振器通過調整配重塊的數量，調節激振器的激振力大小，適應不同物料對振動篩振幅的需求；可根據現場的工況變化，調整振動篩的傾斜角度，達到改變振動篩的處理能力和篩分效率的作用。
安裝靈活，維修方便
激振器之間用萬向節聯接，具有使安裝更換靈活的優點；對軸偏心激振器提高了激振力，減輕了激振器重量，方便現場檢修和更換；采用國際水平同步帶結構，和齒輪同步器相比，重量輕，維修方便。
優化設計，穩定可靠
激振器采用外置式塊偏心結構，每側板上的激振器所產生的合力通過側板中心，側板和篩箱整體受力狀況大為改善；側板與橫梁、前后橫撐之間的連接全部采用環槽鉚釘聯接，整體受力均勻，聯接更可靠；中間傳動軸承座與激振器聯接采用撓性聯軸器，使力矩的傳動沒有軸向力的傳遞，從而使篩機的運行更加穩定；對于篩分物料粒度大，散密度大，料層特厚的使用情況可優先采用強度更高的聚氨對酯塊狀篩網。
處理能力大，使用壽命長
運用有限元分析技術對篩框進行優化計算，整體重量更輕，結構加緊湊，振動參數更大，篩分效率和處理能力更大；電機是通過三角帶與中間傳軸聯接，中間傳動軸承座撓性聯軸器再與激振器聯接，有效的避免了篩框振動對電機的影響，延長了電機的使用壽命。
產品參數
