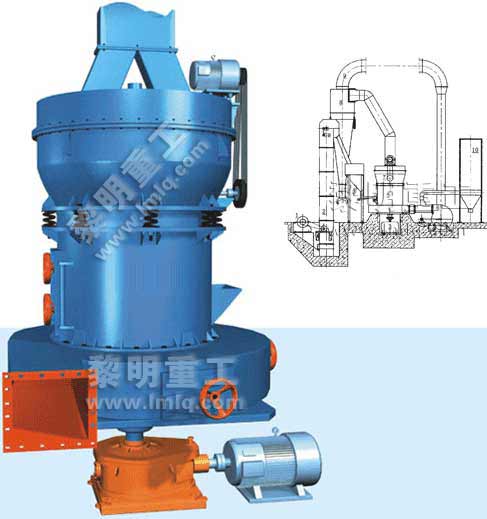

超壓梯形磨粉機
- 河南省科技廳專家一致認定雙用超壓梯形磨達到國內領先水平
- 專利號：ZL2005 2 0030288.3 點擊查看查看專利證書
- TGM系列超壓梯形磨粉機通過歐盟CE認證 [點擊瀏覽詳情]
- 文件下載：超壓梯形磨粉機專利證書及說明書[PDF]
具有國際制造水平的中國新專利產品—超壓梯形磨粉機，歷經我公司專家多年潛心研制及創新性的開發，根據磨機用戶的使用與建議，在高壓懸輥磨粉機的基礎上更新改進設計而成，為廣大的國內外用戶提供了一種新型、節能的高細制粉設備，該機型采用了梯形工作面、柔性連接、磨輥聯動增壓等五項磨機技術，達到了超壓梯形磨粉機的高制造水平。
超壓梯形磨粉機工作原理：主機通過減速機帶動中心軸轉動，軸的上端聯結著梅花架，架上裝有磨輥裝置并形成擺動支點。磨輥裝置不僅圍繞中心軸回轉，還圍繞磨環公轉，磨輥本身因摩擦作用而自轉。梅花架下裝有鏟刀系統，其位置處于磨輥下端，鏟刀與磨輥同轉過程中把物料拋起喂入磨輥磨環之間，形成墊料層，該料層受磨輥旋轉產生向外的離心力（即擠壓力）將物料碾碎，由此而達到制粉目的。
選粉機通過調速電機帶動轉盤上的葉片旋轉，形成對粉子的分級作用。合格的成品粉子通過葉片隨氣流吸入大旋風收集器內，氣流與粉子被分離后，粉子被收集。不合要求的粉子被葉片拋向外壁與氣流脫離，粗粉子因自身重力的作用落入磨室進行重磨。當帶粉氣流進入收集器時，是高速旋轉狀態，待氣流與粉子分離后，氣流體壁收縮向中心移動至錐底時形成一個旋轉向上的氣流圓柱，這時粉子掉落被收集。收集器下端裝有鎖粉器，其作用是將外界正壓氣體與收集器負壓氣體隔離開，如不裝鎖粉器或鎖粉器的舌板吻合不嚴就會造成不出粉或出粉少，嚴重影響整機產量。
超壓梯形磨粉機整套設備組成：
TGM系列超壓梯形磨粉機整套設備由主機、高密度選粉機、連接管道、高效節能離心引風機、方箱布袋除塵器、破碎機、畚斗提升機、儲料斗、電磁振動給料機、電控柜等組成。
超壓梯形磨粉機用途：超壓梯形磨粉機主要適用于冶金、建材、化工、礦山、高速公路建設、水利水電、耐火材料、鋼鐵等行業礦產品物料的粉磨加工，可加工石英、長石、方解石、滑石、重晶石、螢石、稀土、大理石、陶瓷、鋁礬土、鐵礦、銅礦、氧化鐵紅、鋯英砂、礦渣、水泥熟料、活性炭、白云石、花崗巖、石榴子石、氧化鐵黃、化肥、復合肥、粉煤灰、煤、菱美砂、氧化鉻綠、金礦、紅泥、粘土、高嶺土、焦碳、煤矸石、瓷土、藍晶石、氟石、膨潤土、麥飯石、頁巖、玄武巖、石膏、石墨、碳化硅、保溫材料等莫氏硬度在9.3級以下，濕度在6%以下的各種非易燃易爆礦產物料。
超壓梯形磨粉機與傳統磨機比較的性能優點：
1.創新性的磨輥與磨環設計。與雷蒙磨相比，將磨輥與磨環設計成多級階梯狀，降低了物料在梯形磨輥與磨環之間的下滑速度，延長了對物料的碾壓時間，提高了成品的細度和產量。
2.平衡加壓彈簧。梯形磨汲取雷蒙磨與懸輥磨的優點，將磨輥總成通過拉桿及水平放置的彈簧聯結到一起，其產生的徑向力避免了大塊物料進入磨腔后對主軸及軸承的損耗，提高了設備的使用壽命。
3.主機與選粉機采用軟聯結，減震彈簧與密封帶即減輕了震動和噪音，也避免了共振。
4.高密度、高精度葉輪裝置。
5.節能的離心引風機。風機在磨粉機的整個運轉過程中，起到了重要的作用，梯形磨采用的葉輪式節能風機，效率比直葉片式風機大大提高。
6.與雷蒙磨相比，該產品使得選粉機葉片的端部與殼體的間隙調整方便、快捷，大大提高了成品的精度。
如需幫助請致電：0371-67986666 67986611，黎明重工旨在為您提供更好的產品及最為經濟合理的解決方案，我們的技術專家隨時為您提供技術幫助，并希望與您建立長期的、追求更高價值的合作關系！
超壓梯形磨粉機技術參數：
|
名 稱 |
TGM-190 |
TGM-160 |
TGM-130 |
TGM-100 | |
|
最大進料邊長 |
40 |
35 |
30 |
25 | |
|
成品粒度 |
1.6-0.045
最細可達0.038 |
1.6-0.045
最細可達0.038 |
1.6-0.045
最細可達0.038 |
1.6-0.045
最細可達0.038 | |
|
主機轉速（r/min） |
66 |
82 |
103 |
130 | |
|
磨輥 |
數量（個） |
6 |
6 |
5 |
4 |
|
大徑 |
540 |
440 |
410 |
320 | |
|
高度 |
280 |
270 |
240 |
200 | |
|
磨環 |
內徑 |
1900 |
1600 |
1280 |
900 |
|
高度 |
280 |
210 |
240 |
200 | |
|
主機
電機 |
型號 |
Y135M1-4 |
Y135M1-4 |
Y280S-4 |
Y255M-4 |
|
功率（Kw） |
200 |
132 |
90 |
45 | |
|
轉速（r/min） |
1480 |
1480 |
1480 |
1480 | |
|
處理能力（t/h） |
18-36 |
9-22 |
6-15 |
3-8 | |
|
外形尺寸 |
16000×9400×9300 |
12550×5700×8355 |
7910×7000×9645 |
9910×5365×8310 | |
|
總重量 |
50 |
38 |
26.1 |
16 | |
