HCS系列高效液壓圓錐破碎機
HCS系列高效液壓圓錐破碎機【PDF文檔下載】 【技術參數Word文檔】
一、HCS高效液壓圓錐破碎機特點
HCS型圓錐破碎機是我公司結合國際金屬材料的性能而設計的破碎機。它具有如下特點：
1、生產效率高：該機主軸上下兩端均有支撐，能承受更大的破碎力和更大的沖程，加上與層壓原理相適應的特殊破碎腔形，使該機具有更高的破碎效率。
2、生產能力大：該機將破碎沖程、破碎速度以及破碎腔形狀的組合設計，使該機在動錐大端直徑相同的情況下，比老式彈簧圓錐破的產量高約35%~60%。
3、高質量的石子：該機采用特有的破碎腔形以及層壓破碎原理，產生顆粒間的破碎作用，從而使成品中立方體所占的比例明顯增高，針片狀石子減少，粒級更為均勻。
4、多種腔形的中細破碎，僅僅更換定錐既可實現。
5、雙保險控制的液壓與潤滑系統，可確保該機的過載保護與良好的軸承潤滑。
6、易于維修：圓錐破碎機結構簡單而緊湊，性能穩定，不易故障。維修方便快捷。
二、HCS高效液壓圓錐破碎機用途與適用范圍
HCS圓錐破碎機廣泛應用于金屬礦山、冶金工業、化學工業、建筑工業、水泥工業及砂石行業等。適用于中、細碎普氏硬度f=5-16的各種礦山和巖石，如鐵礦石、有色金屬礦石、花崗巖、石灰巖、石英巖、沙巖、鵝卵石等。
三、HCS高效液壓圓錐破碎機主要技術參數
1、 主機主要技術參數
|
給料口寬度（mm） |
135（100、80、50）四種 |
|
最大給料尺寸（mm） |
110（80、65、40） |
|
排料口調整范圍（mm） |
6-28 |
|
功率（Kw） |
（75~110） |
|
允許最大過鐵尺寸（mm） |
<40 |
|
外形尺寸 長×寬×高（mm） |
2581×1550×3276 |
|
重量（t） |
9.5 |
2、液壓系統參數
|
油泵電機功率（Kw） |
1.5 |
|
油泵公稱壓力（MPa） |
16 |
|
油箱容積（L） |
100 |
3、潤滑系統參數
|
油泵電機功率（Kw） |
2.2 |
|
油泵公稱壓力（MPa） |
1.0 |
|
油箱容積（L） |
800 |
4、生產能力
①A型破碎腔
|
排料口（mm） |
16 |
18 |
22 |
28 |
|
產量（t/h） |
65-75 |
70-85 |
85-105 |
110-130 |
②B型破碎腔
|
排料口（mm） |
11 |
13 |
16 |
20 |
|
產量（t/h） |
45-55 |
55-65 |
65-75 |
80-100 |
③C型破碎腔
|
排料口（mm） |
9 |
11 |
13 |
16 |
|
產量（t/h） |
25-35 |
40-50 |
50-60 |
60-70 |
④D型破碎腔
|
排料口（mm） |
6 |
7 |
8 |
10 |
|
產量（t/h） |
20-25 |
25-30 |
30-35 |
35-45 |
注：生產能力以本地石英石破碎測得。破碎能力受多種因素影響，如原料的硬度、濕度、粒度搭配、操作方法、排料口大小等。因此該表生產能力僅供參考。

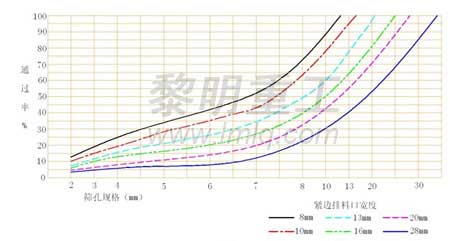

四、HCS高效液壓圓錐破碎機粒度分布曲線見

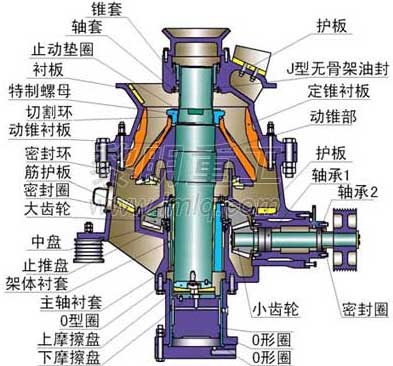

五、HCS高效液壓圓錐破碎機主要結構

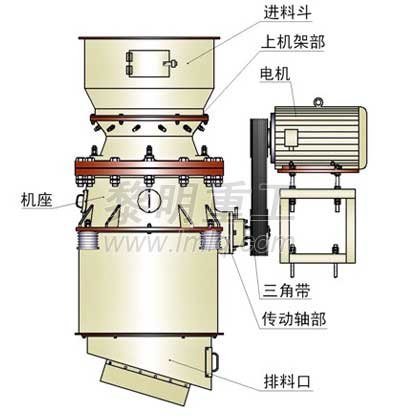

HCS高效圓錐破碎機主要結構包括進料斗、上機架部、動錐部、機座、排料斗、傳動軸、三角帶、電機等，輔助裝置有液壓潤滑站、電控柜等。
六、HCS高效液壓圓錐破碎機工作原理

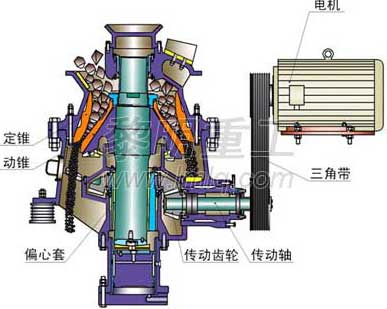

工作時，電機通過三角帶、傳動軸、傳動齒輪帶動偏心套旋轉，動錐在偏心套作用下做旋擺運動，使動錐和定錐時而靠近時而偏離。物料在破碎腔內不斷受到擠壓、沖擊而破碎，破碎的物料從下部排出。

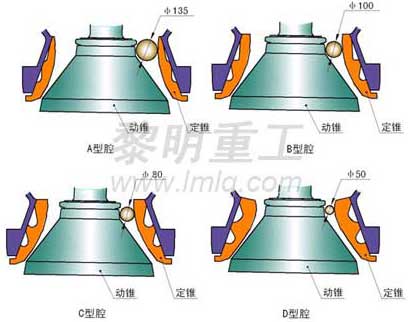

七、HCS高效液壓圓錐破碎機破碎腔選擇
破碎腔型有四種，A型腔為中碎，B型腔為中細碎，C型腔為細碎，D型腔為特細碎。用戶可根據需要選擇。
