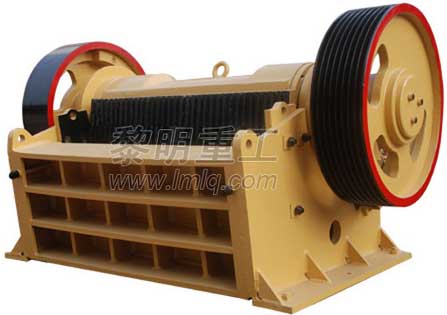

JC系列歐版鄂式破碎機
JC系列歐版鄂式破碎機【PDF文檔下載】 【技術參數Word文檔】
一、JC系列歐版鄂式破碎機產品介紹
河南黎明路橋重工有限公司是世界領先的巖石和礦物加工設備生產企業，自20世紀末期以來已在世界各地安裝了數以萬臺（套）的破碎設備。如今，河南黎明路橋重工有限公司的開發生產的歐版JC系列破碎機已經無可爭議的成為世界上最受青睞的鄂式破碎機。當考慮高效地對堅硬、強磨蝕性物料進行破碎時，應首先選擇采用了國際最先進的破碎技術和制造水平的JC系列歐版鄂式破碎機。
JC系列歐版鄂式破碎機具有以下特點：
1、采用世界級的制造工藝，選用最高端的制作材料。
2、更先進的動鄂總成，使其更經久耐用。
動鄂總成采用高質量的鑄鋼件構成，并通過兩個大型鑄鋼飛輪傳動。此外重型偏心軸亦采用鍛坯進行加工，這一切均使得JC系列鄂式破碎機具有超凡的可靠性。
3、軸承座采用整體式鑄鋼結構。
整體鑄鋼軸承座能夠保證與破碎機架完全配合，同時也大大增強了軸承座的徑向強度，而分體式軸承座則不擁有該優點。
4、采用有限元分析技術，破碎機具有更高的強度。
5、破碎腔采用對稱“V”形結構，使實際進料口寬度與名義進料口寬度相一致。
6、排料口調整更快捷方便。
歐版JC系列鄂式破碎機裝有楔塊排料口調整裝置，該裝置比老式的墊片調整更簡單、安全和快捷。
7、選用軸承規格更大、承載能力更高。
所有JC系列鄂式破碎機都裝有較其它同樣規格破碎機更大更耐用的偏心軸軸承，其更高的承載能力和有效的迷宮密封使軸承使用壽命大大地延長。
8、最新采用了齒形護板，增大了鄂板的有效長度，產量更高。
二、JC系列歐版鄂式破碎機用途和適用范圍
1、該系列鄂式破碎機主要用于冶金、礦山、化工、水泥、建筑、耐火材料及陶瓷等工業部門作中碎和細碎各種中硬礦石和巖石等。
2、該系列破碎機最適宜于破碎抗壓強度不高于280Mpa的礦石、巖石、礦渣等，被破碎物料的最大塊度不得大于技術參數表所規定。
三、JC系列歐版鄂式破碎機主要技術參數
|
型 號 |
JC-180×1300 |
JC-250×1000 |
JC-250×1300 |
JC-400×600 | |
|
進料口尺寸（mm） |
180×1300 |
250×1000 |
250×1300 |
400×600 | |
|
進料最大尺寸（mm） |
150 |
220 |
220 |
350 | |
|
排料口調節范圍（mm） |
10-30 |
20-40 |
70-100 |
35-85 | |
|
偏心軸轉速（rpm） |
320 |
330 |
290 |
250 | |
|
處理能力（t/h） |
12-35 |
15-50 |
26-85 |
15-70 | |
|
電動機 |
型 號 |
Y225M-6 |
Y225M-6 |
Y250M-6/Y280S-6 |
Y225M-6 |
|
功率（kw） |
30 |
30 |
37/45 |
37/45 | |
|
轉速（rpm） |
980 |
980 |
980 |
980 | |
|
外形尺寸（mm） |
1320×2150×1175 |
1400×1850×1310 |
1450×2150×1175 |
1920×1460×1840 | |
|
機器重量（kg） |
6000 |
5600 |
6800 |
8000 | |

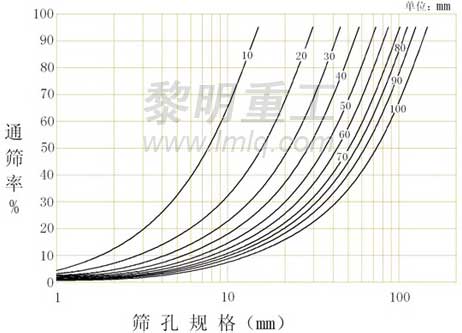

四、成品粒型和粒度分析

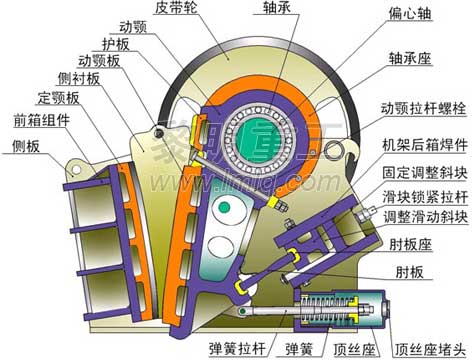

五、JC系列歐版鄂式破碎機主要結構
JC系列歐版鄂式破碎機主要有機架部分，偏心軸轉動部分，破碎腔工作部分，保險裝置，排料口調整裝置等部分組成。
1、機架部分：由側板、前箱組件、后箱焊件等組成。
2、偏心軸轉動部分：主要由動鄂、偏心軸、軸承、軸承座、皮帶輪等組成。是傳遞動力的主要部分。
3、破碎腔工作部分：主要由定鄂板、動鄂板、側襯板、護板等組成，是破碎物料的工作零件。
4、保險裝置：由肘板、肘板座、彈簧、彈簧拉桿等組成，是破碎機在非正常情況下起保險作用的零件。
5、排料口調整裝置：該裝置用來調整排料口的大小尺寸，控制出料粒度。主要由調整固定斜塊、調整滑動斜塊、頂絲螺栓、滑塊鎖緊拉桿等組成。
六、JC系列歐版鄂式破碎機工作原理
該系列破碎機破碎方式為曲動擠壓型，其工作原理是：電動機驅動皮帶和皮帶輪，通過偏心軸使動鄂前后上下擺動，當動鄂推動動鄂板向定鄂板運動時，物料被壓碎或劈碎。當動鄂和動鄂板在偏心軸、彈簧的作用下后退時，先前已被壓碎或劈碎的物料從鄂板的下部排料口排出。隨著電動機連續轉動而破碎機動鄂作周期性地壓碎和排泄物料，實現批量生產。
