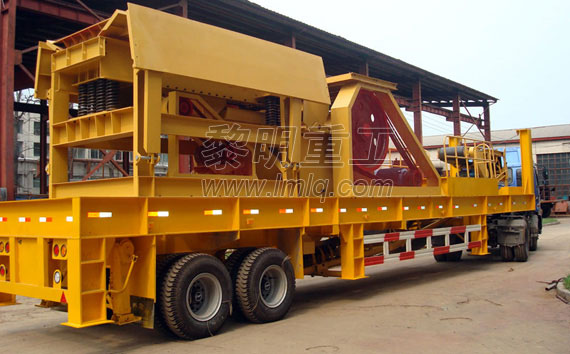

YGE系列粗碎鄂破移動破碎站
YGE系列粗碎鄂破移動破碎站【PDF文檔下載】 【技術參數Word文檔】
YGE系列粗碎鄂破移動破碎站是我公司開發推出的一種新穎的巖石破碎設備，大大拓展了粗碎作業概念領域。它的設計理念的宗旨是站在客戶的立場，把消除破碎場地、環境帶給客戶破碎作業的障礙作為首要的解決方案。真正為客戶提供高效低成本的項目運營硬件設施。
YGE系列粗碎移動破碎站的卓越性能：
● PE系列高性能破碎機
● 與破碎機一體化的給料機和振動篩
● 篩下皮帶機、振動篩、破碎機一體化的車載安裝
● 轉向牽引軸，便于公路運輸及場地深入
● 車載安裝支撐，設備場地駐扎快捷便利
● 車載式電動機及控制箱一體化
粗碎移動破碎站的用途及優點綜述：
一體化整套機組
一體化機組設備安裝形式，消除了分體組件的繁雜場地基礎設施安裝作業，降低了物料、工時消耗。機組合理緊湊的空間布局，提高了場地駐扎的靈活性。
機動性靈活
粗碎移動破碎站車載地盤高，車體寬度小于運營半掛車，轉彎半徑小，便于普通公路行駛，更便于在破碎場區崎嶇惡劣的道路環境中行駛。為快捷的進駐工地節省了時間。
更有利于進駐施工合理區域，為整體破碎流程提供了更加靈活的空間和合理的布局配置。
降低物料運輸費用
粗碎移動破碎站，能夠?qū)ξ锪线M(jìn)行第一線的現場破碎，免除了物料運離現場再破碎的中間環節，極大降低了物料的運輸費用。另外加長機組更能直接將破碎的物料送入轉運車箱斗，轉離現場。
作業作用直接有效
一體化的系列移動破碎站，可以獨立使用，也可以針對客戶對流程中的物料類型、產品要求，提供更加靈活的工藝配置，滿足用戶移動破碎、移動篩分等各種要求，使生成組織、物流轉運更加直接有效，成本達到最大化的降低。
適應性強配置靈活
粗碎移動破碎站，針對粗碎、細碎篩分系統，可以單機組獨立作業，也可以靈活組成系統配置機組聯合作業。卸料斗側出為篩分物料輸送方式提供了多樣配置的靈活性，一體化機組配置中的柴油發電機除給本機組供電外，還可以針對性的給流程系統配置機組聯合供電，
性能可靠維修方便
粗碎移動破碎站，配置的PE系列顎式破碎機，高破碎效率，多功能性、優良的破碎產品質量，具有輕巧合理的結構設計、卓越的破碎性能。可靠穩定的質量保證，為廣大中外新老客戶樹立了良好的質量信譽，
不僅技術成熟，操作維修簡便易行，而且對運輸量、物料粒度 和磨蝕性均具有良好的適應性和安全可靠性，一體化的機組配置安裝維修方便合理。使配置的機組具有很高的耐久性和更高的工作時效。
基本型移動破碎站
|
機組構成 |
機組運輸參數 |
機組工作參數 |
|
破碎機
EP600X900
振動給料機
-長度3800mm
-寬度960mm
皮帶機
-標準型長度: 9500mm
-加長型長度: 11600mm
-寬度650mm |
運輸長度L1：12500mm
運輸寬度B1：2450mm
運輸高度H1：4000mm
底盤高度H4：1720mm
輪胎底盤高度差H5: 380mm
并裝雙軸
每側雙輪胎 規格11.00-20
總重量
標準機組 37650kg
加長機組 38000kg |
電機功率：91.5KW
處理量：
喂料高度H3：4500mm
標準機組
設備長度L2：13150mm
送料高度H2：2700mm
加長機組
設備長度L2：15050mm
送料高度H2：3100mm
|
帶柴油機移動破碎站
|
機組構成 |
機組運輸參數 |
機組工作參數 |
|
破碎機
EP600X900
振動給料機
-長度3800mm
-寬度960mm
柴油發電機
-型號：MP-180-4
-功率：225KVA 180kw
-重量：2400KG
皮帶機
-長度: 12600mm
-寬度650mm |
運輸長度L1：14000mm
運輸寬度B1：2450mm
運輸高度H1：4000mm
輪胎地盤高度差H5: 380mm
地盤高度H4：1720mm
并裝雙軸
每側雙輪胎 規格11.00-20
總重量: 38700kg
|
電機功率：93.5KW
處理量：
喂料高度H3：4500mm
設備長度L2：16300mm
送料高度H2：3300mm
|
移動破碎站整體固定方法說明（常規）
選擇好移動破碎站作業現場位置后，做好場地平整工作，將移動破碎站開到合適的位置后，伸開升降支腿將移動破碎站架起，在固定支腿下方挖坑，坑的大小根據當?shù)赝临|(zhì)而定，土質越松面積和深度越大，再將活動支腿用聯接螺栓固定在固定支腿上，在活動支腿下方的坑中澆灌混凝土基礎，待混凝土凝固后，調整混凝土表面，使破碎站支撐更加平穩，最后縮回升降支腿。
在車體下方可適當添加枕木等輔助支撐工具，以便達到充分平穩。
型號及主機參數配置
|
規 格 |
運輸長度 |
運輸寬度 |
運輸高度 |
最大長度 |
最大高度 |
最大寬度 |
皮帶機高度 |
輪胎配置 |
總重量
（噸） |
|
YG938E69 |
12500 |
2450mm |
4000 |
13200 |
4600 |
3100 |
2700 |
并裝雙軸 |
42 |
|
YG1142E710 |
14000 |
2450mm |
4800 |
15000 |
5800 |
3300 |
2700 |
并裝三軸 |
55 |
|
YG1349E912 |
15500 |
3000 |
4800 |
17000 |
5800 |
3500 |
3000 |
并裝四軸 |
72 |
車體參數：地盤高度: 1720MM ,輪胎地盤高度差:380MM。
|
規 格 |
給料機規格 |
顎破規格 |
皮帶機規格 |
加長皮帶機 |
發電機 |
處理量（t/h） |
功 率 |
|
YG938E69 |
GZD-960×380 |
PE600×900 |
B650×7M |
選配 |
選配 |
90-180 |
91.5 |
|
YG1142E710 |
GZD1100×4200 |
PE750×1060 |
B800×9M |
選配 |
選配 |
110-320 |
134 |
|
YG1349E912 |
GZD-1300×4900 |
PE900×1200 |
B1000×11M |
選配 |
選配 |
220-450 |
146 |
如需幫助請致電：黎明重工旨在為您提供更好的產品及最為經濟合理的解決方案，我們的技術專家隨時為您提供技術幫助，并希望與您建立長期的、追求更高價值的合作關系！
注：以上資料歸黎明重工所有，抄襲必究！
